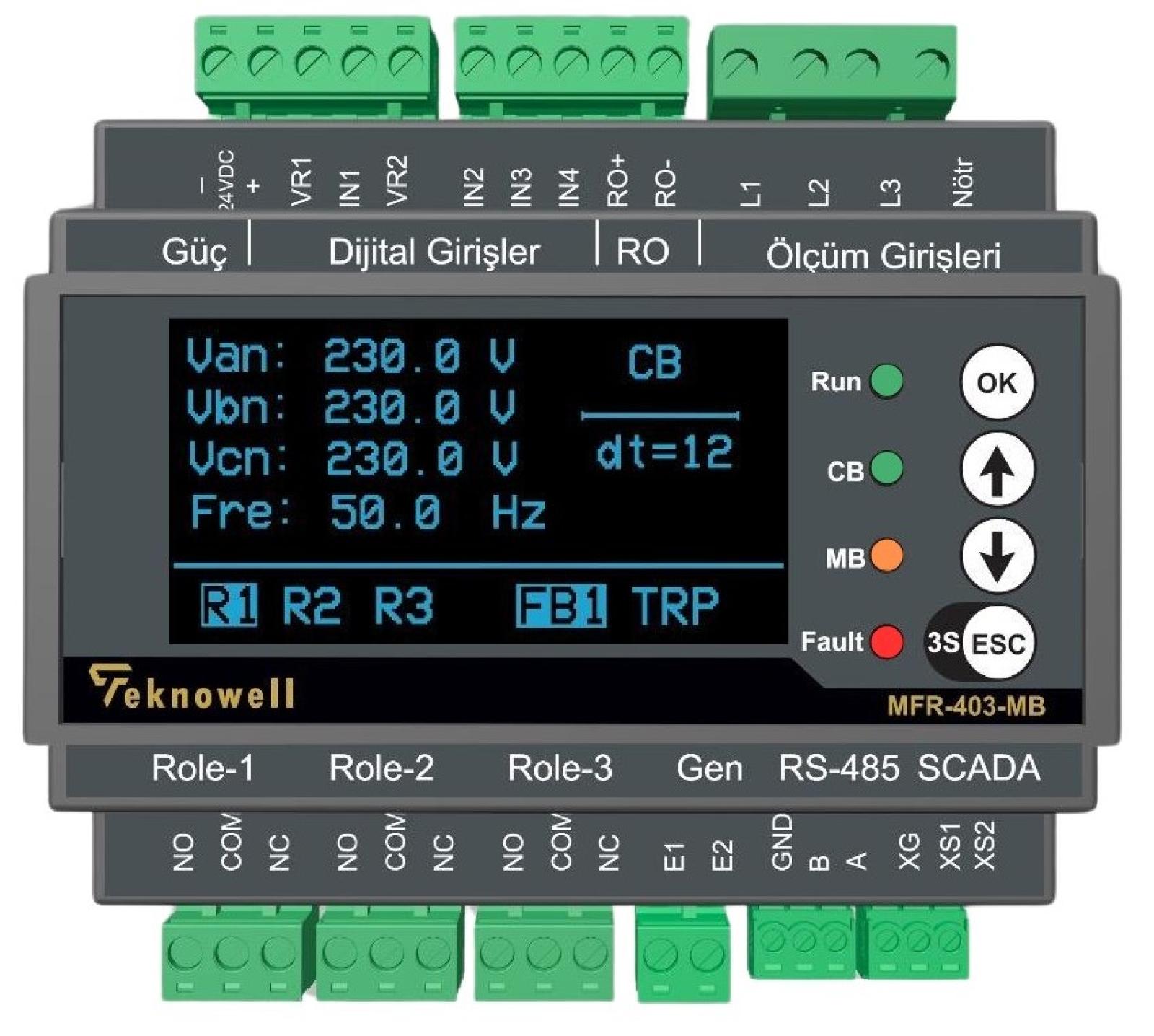

Teknowell Şebeke İzleme Rölesi – MFR-403-MB

Teknowell markası altında geliştirilen MFR-403-MB, ulusal ve uluslararası standartlara uygun, çok işlevli bir şebeke izleme rölesidir. Şehir şebekesiyle paralel çalışan yenilenebilir enerji sistemleri ve jeneratör uygulamalarında, yasal gerekliliklere tam uyumlu ve güvenli çalışmayı garanti eder.Bu cihaz, şebeke gerilimi ve frekansını kesintisiz olarak izler; olağandışı durumları tespit ederek kayıt altına alır ve gerektiğinde enerji santralini şehir şebekesinden otomatik olarak ayırır. Şebeke şartları normale döndüğünde ise sistemi yeniden şebekeye bağlar.

Teknik Özellikler

• 4 adet ayarlanabilir dijital giriş
• 2 adet uzak açma-kapama girişi
• 1 adet jeneratör giriş/çıkış kontağı
• 3 adet ayarlanabilir röle çıkışı
• Şifre koruma özelliği
• Son 7 olaya ait kayıt ve zaman bilgisi
• True RMS ölçüm teknolojisi ile yüksek doğruluk
• OLED ekran: Yüksek kontrastlı, kullanıcı dostu arayüz
• Sürekli ve kesikli mod seçimi
• Tek faz ve üç faz voltaj/frekans izleme
• Standart DIN ray montajına uygun kompakt yapı
• Kontrol dışı açmalarda tekrar kapama özelliği
• Modbus RTU haberleşme protokolü desteği
• Ayarlanabilir şalter bekleme süresi (Switch-on Delay)

Koruma Fonksiyonları

1. Gerilim ve Frekans Koruması

• Düşük Gerilim (ANSI 27): Şebeke gerilimi belirlenen alt sınırın altına düştüğünde sistemi devre dışı bırakır.
• Yüksek Gerilim (ANSI 59): Gerilim üst sınıra çıktığında sistemi korur.
• Düşük Frekans (ANSI 81U) ve Yüksek Frekans (ANSI 81O): Frekans sapmalarına karşı sistem güvenliği sağlar.

2. ROCOF ve Vector Shift Koruması (ANSI 81R)

• ROCOF: Frekanstaki ani değişim hızlarını tespit ederek sistemin güvenliğini sağlar.
• Vector Shift: Faz açısındaki ani kaymaları algılayarak hızlı koruma sunar.

3. Ortalama Gerilim Koruması (Uavg – ANSI 59)

• Sistem kararlılığını korumak için uzun süreli gerilim ortalamasını izler ve gerekli durumlarda müdahale eder.
• Gerilim ve frekans izleme: Belirlenen sınırlar aşıldığında uyarı verir veya sistemi devreden çıkarır.
• Kesinti ve dalgalanma takibi: Anlık anormalliklere karşı koruma sağlar.
• Hızlı arıza tespiti: Şebekedeki sorunları algılar ve sistemi güvenli moda geçirir.

Kullanım Alanları

• Güneş ve rüzgâr enerjisi santralleri (GES, RES)
• Jeneratör sistemleri
• Endüstriyel tesisler
• Ticari yapılar ve kompleks binalar

1. MFR-403-MB’yi Tercih Etmeniz İçin 6 Önemli Neden
2. Geniş Koruma ve Fonksiyon Yelpazesi ROCOF, Vector Shift ve ANSI standartlarına uygun kapsamlı koruma.
3. True RMS teknolojisi ve OLED ekran ile net ve doğru izleme.
4. Kolay Entegrasyon; Modbus RTU desteği sayesinde farklı sistem altyapılarına uyum.
5. Esnek Giriş-Çıkış Yapısı;  Farklı uygulamalar için özelleştirilebilir giriş-çıkış seçenekleri
6. Gelişmiş Kayıt Özelliği;  Son 7 olayı kayıt altına alma özelliği ile arıza analizi kolaylığı
7. Yasal Uyum ve Otomasyon; Şebekeden otomatik ayırma ve tekrar bağlama ile yönetmeliklere tam uyum sağlar.
